S13L活塞杆密封
时间:2016/9/25   浏览:1608

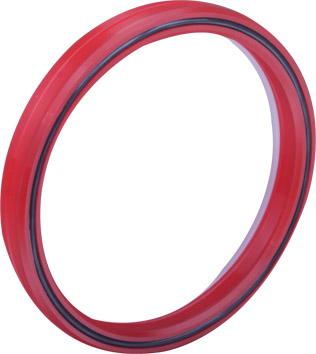

TM S13L活塞杆密封

TMS13L活塞杆单作用密封,独特的双唇口设计。“O”形圈起预紧作用,使沟槽嵌入更加稳定,抗高压极好,较大的挤出间隙,是单作用密封中最理想的首选产品。



工况条件:

最高工作压力:≤80Mpa

最高工作温度:100

最低工作温度:-20

最高滑动线速度:0.4m/s

工作介质:乳化液,水,液压油



S13L活塞杆密封常用规格表
Φd f9 ΦD H9 L+0.3 Φd f9 ΦD H9 L+0.3
40 52 13 200 220 20.5
45 57 13 210 230 20.5
50 62 13 220 240 20.5
60 72 13 230 250 20.5
70 82 13 240 260 20.5
80 92 13 260 280 20.5
85 97 13 270 290 20.5
90 102 13 280 300 20.5
95 107 13 290 310 21.5
100 116 17 300 320 21.5
105 121 17 310 330 21.5
110 126 17 320 340 21.5
115 131 17 340 360 21.5
120 136 17 360 382 22
130 146 17 380 402 22
140 156 17 400 422 22
150 166 17 260 284 24
160 176 17 290 314 24
170 186 17 300 324 24
185 201 17 310 334 24
190 206 17 340 364 24
160 180 20.5 360 384 24
170 190 20.5 380 404 24
180 200 20.5 400 424 24
185 205 20.5 420 444 24
190 210 20.5 440 464 24
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。
