产品展示
K125A阶梯封(孔用斯特封)
时间:2016/9/25   浏览:1559

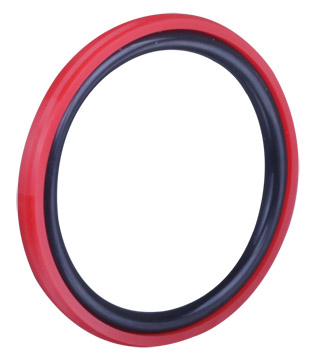

K125A 阶梯封(孔用斯特封)

由一个高耐磨的聚氨酯耐磨环和一个O形橡胶密封圈组成。O形圈提供预紧力,可对耐磨环的磨损起补偿作用,具有双向密封效果。适用于液压油缸活塞的密封,一般与导向环配套使用。

K125A 阶梯封(孔用斯特封) 技术参数:



最高工作压力:≤50Mpa



最高工作温度:100



最低工作温度:-20



最高滑动线速度:1/



工作介质:乳化液,水,液压油



K125A 孔用阶梯形圈常用规格表
ΦD H9 Φd f9 G+0.15 ΦD H9 Φd f9 G+0.15
8 3.1 2.2 63 47.9 6.3
10 5.1 2.2 64 48.9 6.3
12 7.1 2.2 65 49.9 6.3
15 10.1 2.2 67 51.9 6.3
18 10.7 3.2 70 54.9 6.3
20 12.7 3.2 75 59.9 6.3
22 14.7 3.2 80 64.9 6.3
25 17.7 3.2 85 69.9 6.3
27 16.3 3.2 90 74.9 6.3
28 17.3 4.2 95 79.9 6.3
30 19.3 4.2 100 84.9 6.3
32 21.3 4.2 105 89.9 6.3
35 24.3 4.2 110 94.9 6.3
36 25.3 4.2 120 104.9 6.3
38 27.3 4.2 125 109.9 6.3
40 29.3 4.2 130 114.9 6.3
45 34.3 4.2 135 119.9 6.3
48 37.3 4.2 140 124.9 6.3
50 39.3 4.2 145 129.9 6.3
52 41.3 4.2 150 134.9 6.3
55 44.3 4.2 155 139.9 6.3
60 44.9 6.3 160 144.9 6.3
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。
K125A 孔用阶梯形圈常用规格表
ΦD H9 Φd f9 G+0.15 ΦD H9 Φd f9 G+0.15
165 149.9 6.3 370 346.0 8.1
170 154.9 6.3 380 356.0 8.1
175 159.9 6.3 390 366.0 8.1
180 164.9 6.3 400 376.0 8.1
190 174.9 6.3 410 386.0 8.1
200 179.5 8.1 420 396.0 8.1
220 199.5 8.1 430 406.0 8.1
230 209.5 8.1 440 416.0 8.1
240 219.5 8.1 450 426.0 8.1
250 229.5 8.1 460 436.0 8.1
256 232.0 8.1 470 446.0 8.1
260 236.0 8.1 480 456.0 8.1
270 246.0 8.1 490 466.0 8.1
280 256.0 8.1 500 476.0 8.1
290 266.0 8.1 510 486.0 8.1
300 276.0 8.1 520 496.0 8.1
310 286.0 8.1 530 506.0 8.1
320 296.0 8.1 540 516.0 8.1
330 306.0 8.1 550 526.0 8.1
340 316.0 8.1 560 536.0 8.1
350 326.0 8.1 570 546.0 8.1
360 336.0 8.1 580 556.0 8.1
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。
