产品展示
K108A孔用方形圈
时间:2016/9/25   浏览:2147

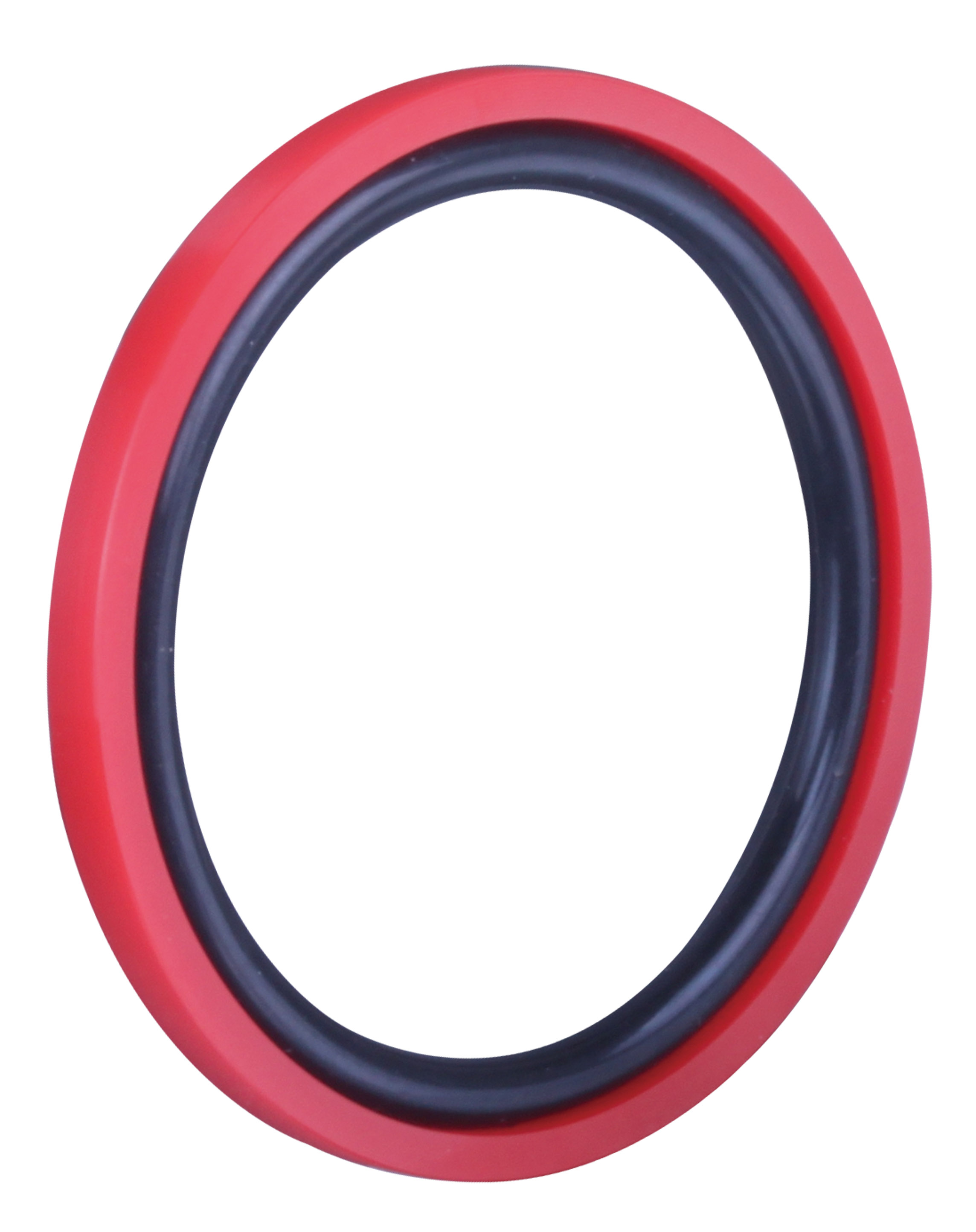

K108A 孔用方形圈

用途说明:

由一个高耐磨的聚氨酯耐磨环和一个O形橡胶密封圈组成。O形圈提供预紧力,可对耐磨环的磨损起补偿作用,具有双向密封效果。适用于液压油缸活塞的密封。一般与导向环配套使用。

K108A 孔用方形圈技术参数:



最高工作压力:≤50Mpa



最高工作温度:100



最低工作温度:-20



最高滑动线速度:2m/s



工作介质:乳化液,水,液压油



K108A孔用方形圈常用规格表
ΦD H9 Φd f9 G+0.15 ΦD H9 Φd f9 G+0.15
10 5.1 2.2 95 79.5 6.3
14 9.1 2.2 100 84.5 6.3
15 7.5 3.2 105 89.5 6.3
16 8.5 3.2 110 94.5 6.3
18 10.5 3.2 115 99.5 6.3
20 12.5 3.2 120 104.5 6.3
25 17.5 3.2 125 109.5 6.3
28 20.5 3.2 130 114.5 6.3
30 22.5 3.2 132 116.5 6.3
32 24.5 3.2 133 112.0 8.1
35 27.5 3.2 135 114.0 8.1
36 28.5 3.2 140 119.0 8.1
38 30.5 3.2 145 124.0 8.1
39 31.5 3.2 150 129 8.1
40 29 4.2 155 134 8.1
45 34 4.2 160 139 8.1
48 37 4.2 165 144 8.1
50 39 4.2 170 149 8.1
52 41 4.2 175 154 8.1
55 44 4.2 180 159 8.1
60 49 4.2 190 169 8.1
63 52 4.2 200 179 8.1
64 53 4.2 210 189 8.1
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。
K108A孔用方形圈常用规格表
ΦD H9 Φd f9 G+0.15 ΦD H9 Φd f9 G+0.15
65 54 4.2 220 199 8.1
70 59 4.2 230 209 8.1
75 64 4.2 240 219 8.1
80 64.5 6.3 250 229 8.1
85 69.5 6.3 260 239 8.1
89 73.5 6.3 270 249 8.1
90 74.5 6.3 280 259 8.1
290 269 8.1 460 435.5 8.1
300 279 8.1 470 445.5 8.1
310 289 8.1 480 455.5 8.1
320 299 8.1 490 465.5 8.1
330 305.5 8.1 500 475.5 8.1
340 315.5 8.1 510 485.5 8.1
350 325.5 8.1 520 495.5 8.1
360 335.5 8.1 530 505.5 8.1
370 345.5 8.1 540 515.5 8.1
380 355.5 8.1 550 525.5 8.1
390 365.5 8.1 560 435.5 8.1
400 375.5 8.1 570 545.5 8.1
410 385.5 8.1 580 555.5 8.1
420 395.5 8.1 590 565.5 8.1
430 405.5 8.1 600 575.5 8.1
440 415.5 8.1 610 585.5 8.1
450 425.5 8.1 620 595.5 8.1
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。
