TMK109D活塞密封
时间:2016/9/25   浏览:2330

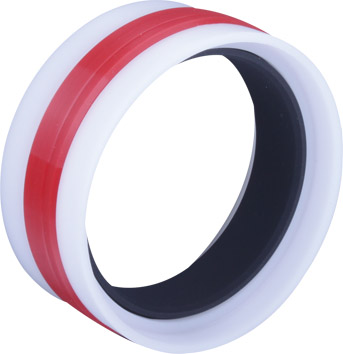

TM K109D 活塞密封

工况条件:

最高工作压力:≤80Mpa

最高工作温度:100

最低工作温度:-20

最高滑动线速度:0.3m/s

工作介质:乳化液,水,液压油



TM K109D活塞密封是一种双向作用的活塞组合密封圈,K109D组合圈除拥有DK(KDAS)组合圈的基本特性外有,另在结构和材料上进行了更新,使其在高压工况与重载荷时有更可靠的密封性。它由一个弹性体、两个挡圈和一个耐磨环组成。



K109D 活塞密封常用规格表(与KDAS沟槽互换)
ΦD H9 Φd f9 L+0.2 ΦD H9 Φd f9 L+0.2
20 11 13.5 125 100 25.4
25 15 12 130 105 25.4
30 21 13.5 135 110 25.4
35 25 16.4 140 115 25.4
40 30 16.4 145 120 25.4
45 29 18.4 150 125 25.4
50 34 18.4 155 130 25.4
55 39 18.4 160 135 25.4
60 44 18.4 165 140 25.4
63 47 18.4 170 145 25.4
65 50 18.4 175 150 25.4
70 50 22.4 180 155 25.4
75 55 22.4 185 160 25.4
80 60 22.4 190 165 25.4
85 65 22.4 195 170 25.4
90 70 22.4 200 175 25.4
95 75 22.4 210 185 25.4
100 75 22.4 220 195 25.4
105 80 22.4 230 205 25.4
110 85 22.4 240 215 25.4
115 90 22.4 250 225 25.4
120 95 22.4
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。
